Artefacto FSE y GRE

SISTEMA: MR 0.35T Ovación

Hospital: Hospital general del campo petrolífero de Daqing

PROBLEMA/SÍNTOMA

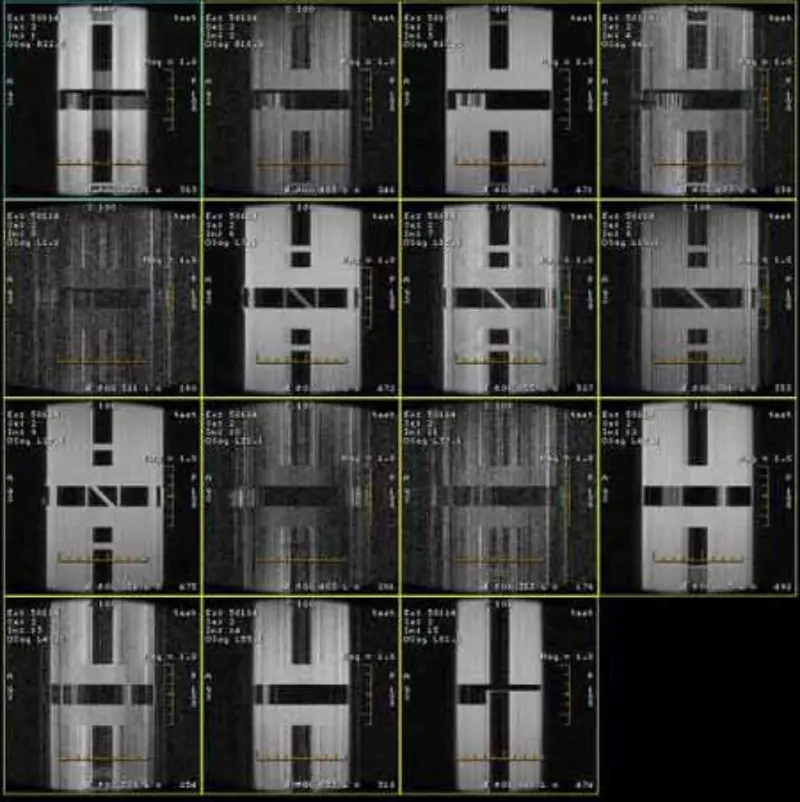

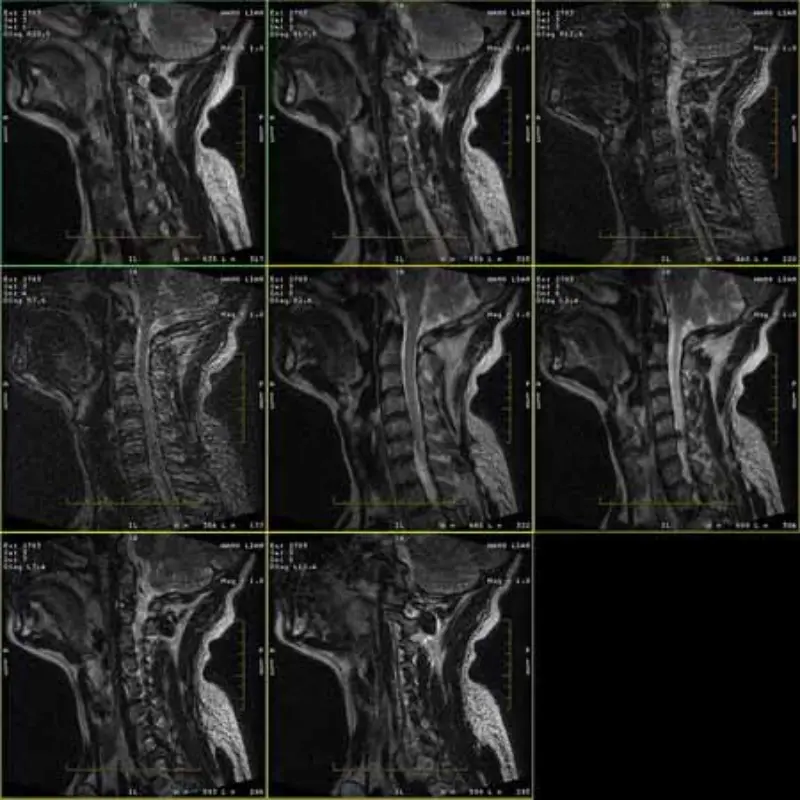

Las imágenes de los protocolos FRFSE y GRE tienen imágenes fantasma y, a veces, aparecen imágenes con SNR baja en una serie. Pero las imágenes del protocolo SE son normales.

Por favor mire adjuntar imágenes.

HISTORIAL/CONSEJO DE SOLUCIÓN DE PROBLEMAS

1. Estos artefactos solo ocurren en la imagen de los protocolos FRFSE y GRE, pero el protocolo SE

Las imágenes nunca aparecen. Realice una comprobación rápida del SPT del cabezal, la SNR del cabezal es marginal (aproximadamente 8,2).

2. Verificó la puerta de RF, la energía de la iluminación, la energía de la TCU, la fuente de alimentación del PAC y la pantalla magnética, todo está bien.

3. Se cambiaron los amplificadores de gradiente, los filtros en SRU y los cables; el artefacto aún ocurre en los mismos protocolos.   Página 3 de 3

4. Pruebe las piezas siguientes en otro sitio, todo bien. la fuente de alimentación de gradiente, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS y bobina principal

5. Verifique las propiedades del diodo DD, los cables DD y HV, todo normal.

6. Desactive la salida de señal de RF de UCERD, el artefacto desapareció.

7. Cambie el receptor y los cables de recepción y omita MA; el problema persiste.

8. Desmonte la bobina del cuerpo, colóquela fuera del imán, conecte todos los cables y escanee nuevamente; aún existen artefactos.

9. Verificamos la fuente de alimentación y la tierra y encontramos que el conector de tierra en el PP (Magnet Room) está muy flojo. Lo ajustamos y escaneamos nuevamente, la SNR del cabezal mejoró.

(SNR de cabeza: 8,9)

CAUSA RAÍZ/SOLUCIÓN

Finalmente encontramos que alguien conecta 1 cable de 1 de 3 cables activos de alimentación del equipo de RM.

suministro fuera del Departamento de RM sin permiso. Después de quitar el cable y escanear nuevamente, el sistema vuelve a la normalidad y la SNR del cabezal es 9,3.

Por tanto, la calidad de la fuente de alimentación afectará la calidad de la imagen.
