Solución de problemas para la SNR baja de la bobina cardíaca de 8 canales

PROBLEMA/SÍNTOMA

Cuando se utiliza el escaneo de bobina cardíaca de 8 canales, la SNR de la imagen no es buena. Encuentre una señal muy baja cuando utilice el escaneo manual.

CAUSA RAÍZ/SOLUCIÓN

Placa base ASM multibobina integrada defectuosa. (dinatrón, IC: HC105)

HISTORIAL/CONSEJO DE SOLUCIÓN DE PROBLEMAS

1. Utilice la prueba SNR de funcionamiento de la bobina cardíaca de 8 canales, todos los canales fallan.

2. Utilice las herramientas MCRT para verificar la SNR de 8 canales, todos los canales pasan. Entonces la bobina debe tener problemas.

3. Pida una bobina nueva, pero el problema es el mismo. Imagen también baja SNR.

4. Verifique la alimentación del variador del módulo y todos los canales de la placa de E/S STIF e IRF. El

8 canales están bien.

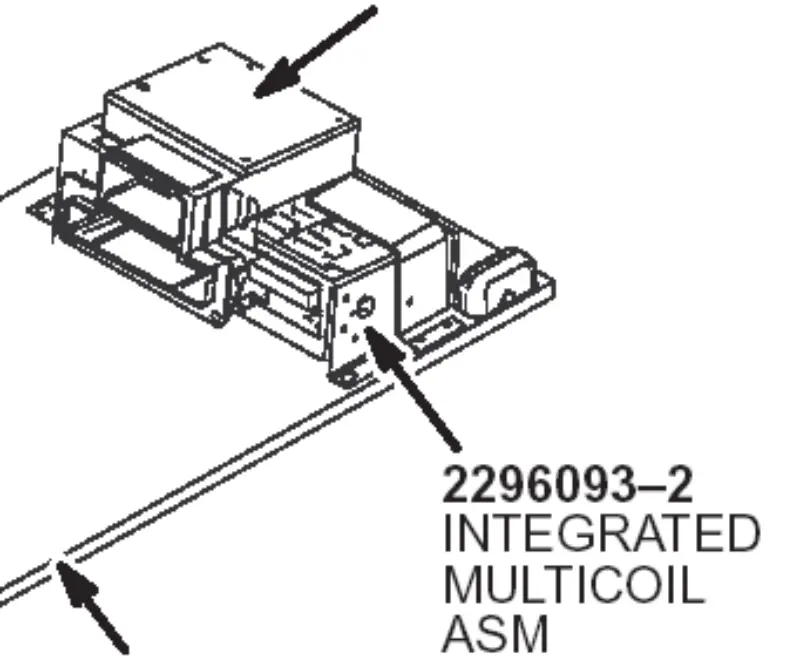

5. Reemplace el ASM multibobina integrado por la imagen de normal cardíaco de 8 canales.

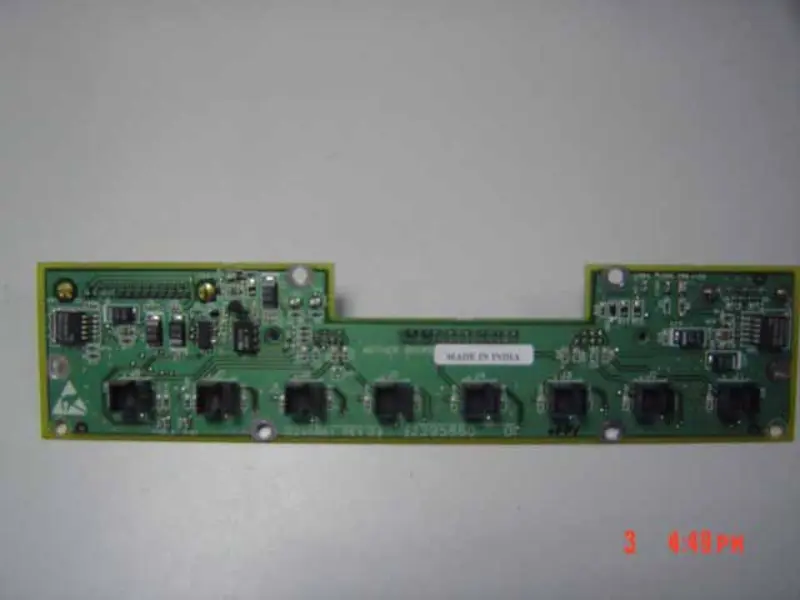

6. Verifique la placa base, encuentre HCT04(6反向器) y un dynatron defectuoso.

Aprendiendo:

Cuando definimos que el lugar de falla de los 8 canales es el lado de la bobina, si usamos herramientas MCRT, será mejor que revisemos los 8 canales en otro sitio.
