GE Mega Switch MRI para instalación, pruebas y soporte posventa de SV 1.5T

Estimado cliente, al recibir este productoGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  consulte los dibujos para conocer la conexión correcta.

Como módulo central de control y distribución de señales, Mega Switch presenta integración multipuerto, procesamiento de señales de gran ancho de banda y diseño modular. Admite el funcionamiento paralelo de los canales de doble bobina del puerto A/B, lo que permite funciones como el ajuste de polarización MC, la conmutación de señales MUX y la transcepción de señales RF. El estado del sistema se monitorea en tiempo real a través de indicadores LED y comunicación SRI.

Las interfaces Mega Switch se clasifican en cuatro grupos funcionales:

1.Interfaces de puerto de bobina

2.Puerto A (J18, J21): envía señales de polarización MC, potencia del preamplificador y control MUX a la bobina; Recibe ID de bobina, señal de habilitación de TX y señal de RF de 8 canales.

Puerto B (J17, J22): Realiza las mismas funciones que el Puerto A para la bobina 1 del Puerto B.

3.Interfaces del módulo externo

4.Interacción DM-Lite (J11, J5): recupera polarización MC, señales de control y alimentación AUX.

1. Fuente de alimentación (J102-1, J102-2): obtiene alimentación CC de la caja del regulador.

5.Interfaces de comunicación RRX

6.Transmisión de señal (J1): envía señales RF de 8 canales de 16 MHz a RRX

Señales de control (J2, J107): Recibe señales de control R1 y señales estroboscópicas R1 de RRX

Alimentación y control (J108): Transmite señales de alimentación, control TNS y reloj al RRX

7.Interfaces de comunicación y monitoreo de estado

8.Indicación LED (J15): Se conecta a los indicadores LED de identificación de la bobina en LPCA

Comunicación SRI (J20): permite el intercambio de datos con entradas de señales externas SRI (J100, J103-J106): recibe señales de RF del preamplificador del cuerpo, señales de bucle invertido del excitador, señales de ruido de la antena TNS, señales LO y reloj de 80 MHz del excitador.

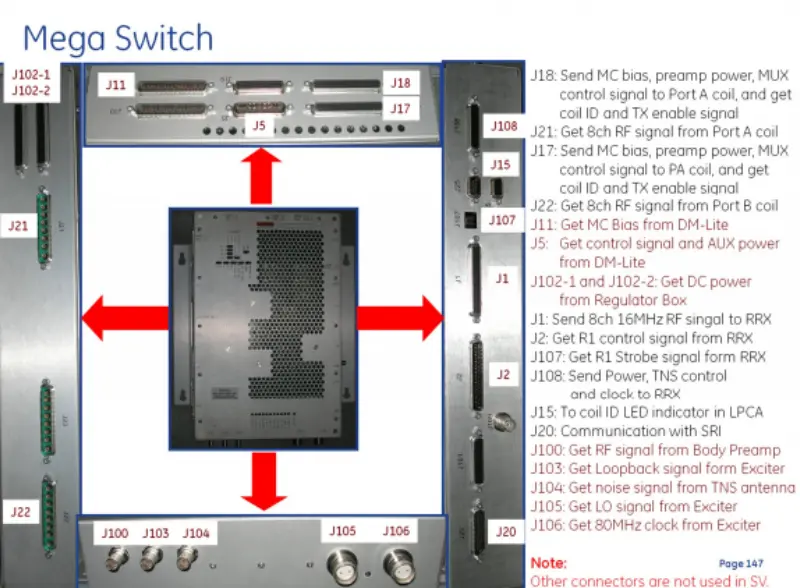

J18: envía polarización MC, potencia de preamplificación y señal de control MUX a la bobina del puerto A, y obtiene la ID de la bobina y la señal de habilitación de TX.

J21: Recibe señal RF de 8 canales de la bobina del Puerto A.

J17: envía polarización de MC, potencia de preamplificador y señal de control MUX a la bobina del puerto B, y obtiene la ID de la bobina y la señal de habilitación de TX.

J22: Recibe señal RF de 8 canales de la bobina del puerto B.

J11: Obtener MC Bias de DM - Lite.

J5: Obtiene señal de control y alimentación AUX de DM - Lite.

J102 - 1 y J102 - 2: obtienen energía CC de la caja del regulador.

J1: Envía señal RF de 8 canales de 16 MHz a RRX.

J2: Obtenga la señal de control R1 de RRX.

J107: Obtenga la señal estroboscópica R1 de RRX.

J108: Enviar energía, control TNS y reloj a RRX.

J15: Al indicador LED de identificación de la bobina en LPCA.

J20: Comunicación con el SRI.

J100: Recibe señal de RF del Body Preamp.

J103: Obtiene señal de loopback del excitador.

J104: Recibe señal de ruido de la antena TNS.

J105: Obtiene la señal LO del Exciter. J106: Obtiene el reloj de 80 MHz del Exciter.

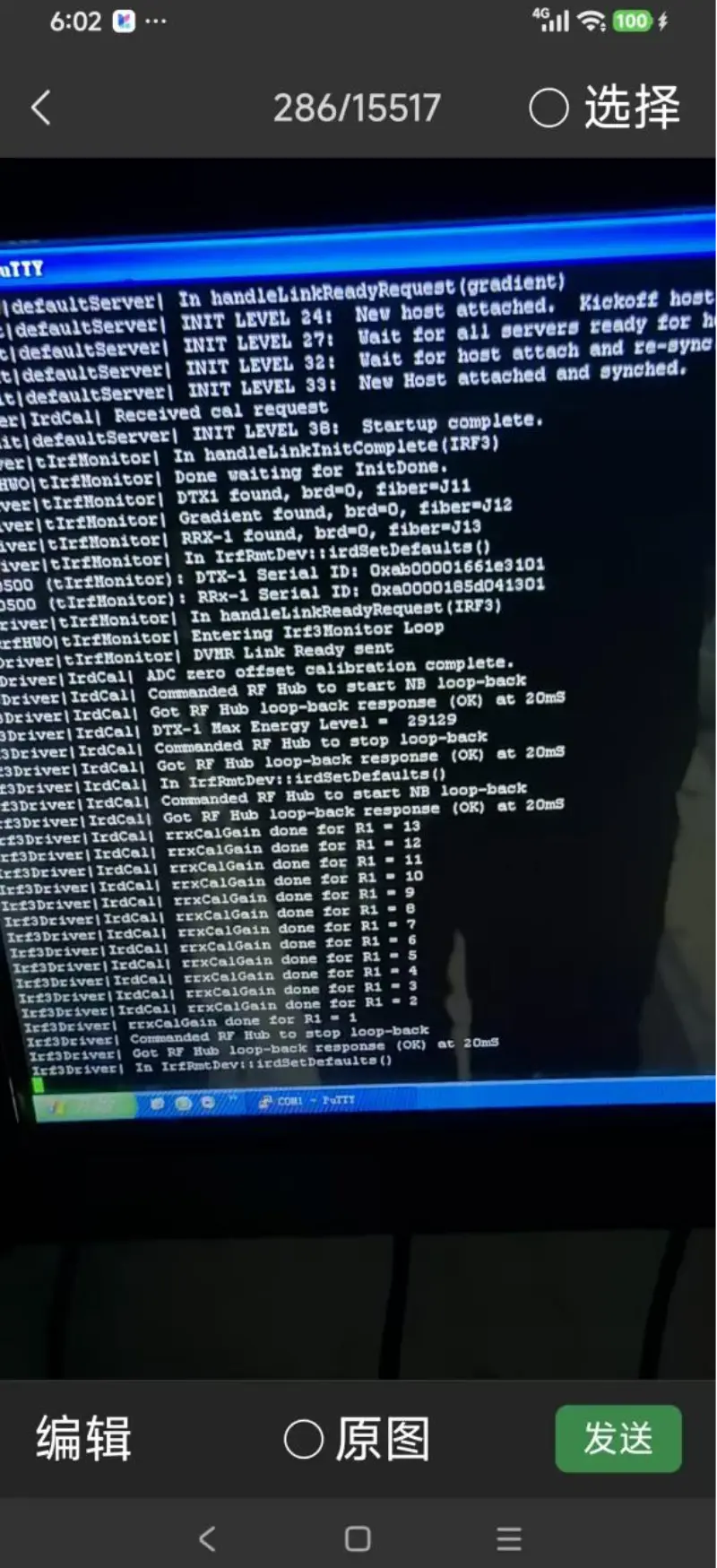

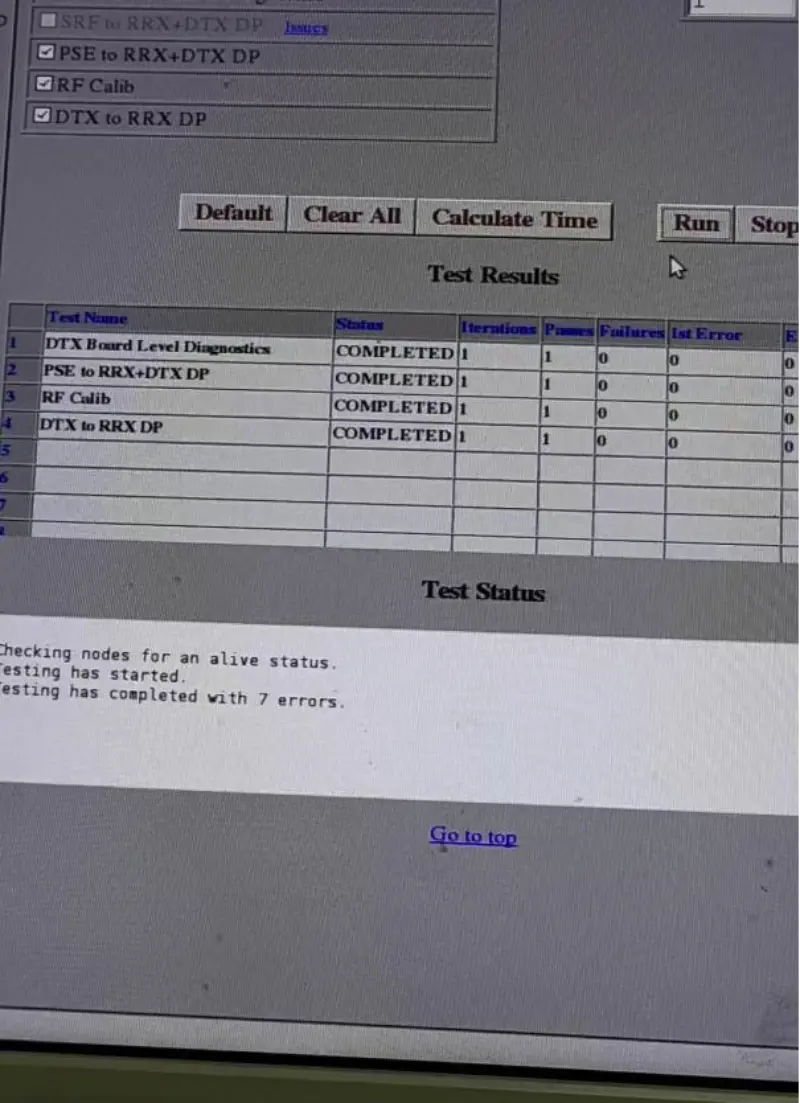

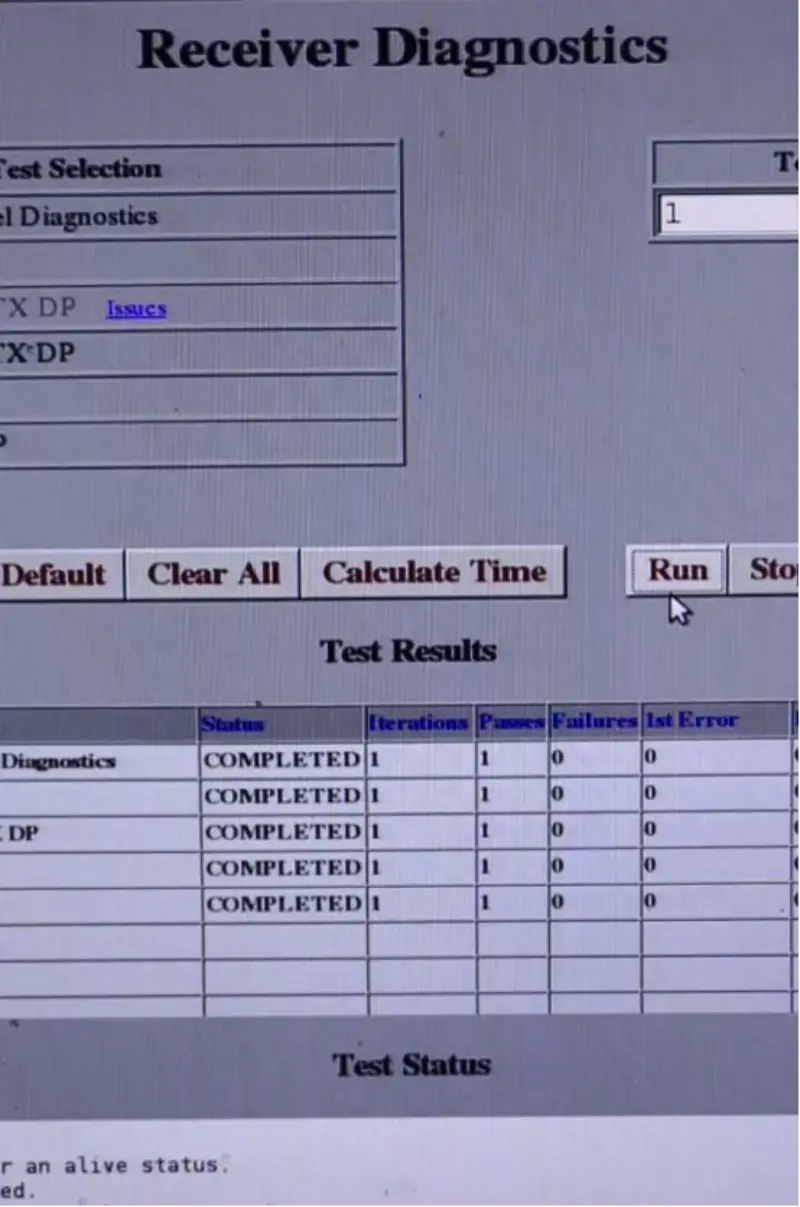

Ofrecemos pruebas de servicio a nivel de fábrica, garantizando que cada máquina se someta a una rigurosa inspección del 99,9 % antes del envío, siguiendo los procedimientos de prueba de fábrica de GE, incluidas pruebas de rendimiento de transmisión de señales, pruebas de rendimiento de recepción de señales, diagnósticos a nivel de placa, pruebas de rendimiento de RF y pruebas de enlaces de comunicación. En resumen, se hace todo lo posible para garantizar la satisfacción del cliente y brindar un servicio de alta calidad.
