ARTEFACTO WI/Fiesta Imagen Píxel blanco

SISTEMA: 1.5T Signa Twin Excite II (Versión de software 11.0M4)

PROBLEMA/SÍNTOMAS

Las imágenes DWI (modo de zoom y modo completo) y fiesta (modo de zoom y modo completo) tienen artefactos reticulados o de pana visibles, sin importar si se usa la bobina para el cuerpo o la bobina para la cabeza; otras imágenes de rutina parecen normales

HISTORIAL/CONSEJO DE SOLUCIÓN DE PROBLEMAS

1. Comprobación de cuña de súper conducta; el resultado es que todo pasa.

2. Retire el puente del paciente; no se encontraron monedas ni otros metales.

3. Realice la calibración gráfica con todos los términos en verde.

4. Ejecute Zoom y BACC completo.

5. Ejecute Zoom y todo el EPT. El resultado es que el píxel blanco grave y otros elementos pasan

incluyendo cabeza y cuerpo. El valor B0 del difuminado de fase está dentro de las especificaciones.

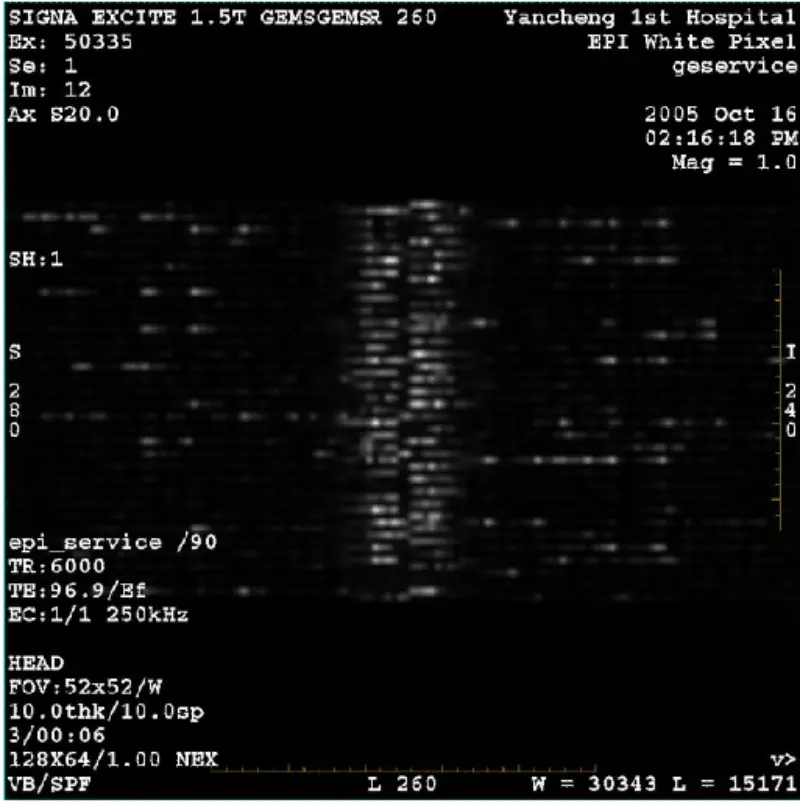

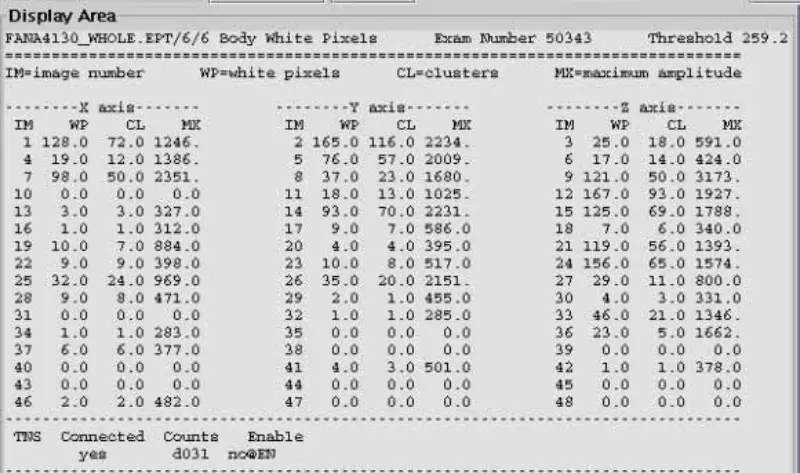

6. Ejecute la prueba de píxeles blancos, todo falló.

7. Ejecute SPT en todas las pasadas. Especialmente pasan todas las pruebas de estabilidad del gradiente.

8. Emule e inspeccione los elementos del entorno alrededor del imán, incluidos el ventilador, el altavoz, el inyector, el cabezal frío, etc.

9. Desactive el sensor de temperatura, SRI, PAC y la mesa; el problema persiste.

10. Desconecte el cable de recepción en la I/F del gabinete del sistema (Cuerpo J2 y Cabezal J5), agregue un terminador de 50 ohmios y un bloque de CC al conector del gabinete del sistema. Escaneo de cabeza y cuerpo de píxeles blancos EPT. el resultado es aprobado. Confirme que el problema no está en el gabinete del sistema. Vuelva a conectarse. Recibir cable en el gabinete del sistema I/F

11. Desconecte las fibras ópticas del controlador de gradiente X, Y y Z en la placa GP, el cabezal de píxel blanco del EPT y el escaneo del cuerpo. el resultado es aprobado. Indica que el píxel blanco es inducido por un gradiente. Visto que el píxel blanco no solo está presente en un eje. Luego reemplace la placa SGA PS y GP, pero el problema persiste. Vuelva a conectar la fibra óptica de la unidad de gradiente X,Y,Z.

12. Desactive DD/TR en SSM. Desconecte el cable DD en Pen Wall (J72, J73, J74, J75, J75), escaneo de cabeza y cuerpo de píxeles blancos del EPT. El resultado es que la cabeza pasó y el cuerpo falló. La bobina del cuerpo no está desafinada, por lo que la bobina del cuerpo absorbe la señal. Por lo tanto, la cabeza pasa y el cuerpo falla. Para verificar nuestra deducción, conecte el cable de extensión a la bobina del cabezal y coloque la bobina del cabezal fuera del orificio del imán, escanee el píxel blanco del cabezal. De hecho, el resultado es un fallo en la cabeza. Vuelva a conectar solo uno de los cables DD en Pen Wall, el cabezal de píxel blanco del EPT y el escaneo del cuerpo. El resultado es que todo falló. Confirme que la placa DD y la placa divisora ​​no son la causa.

13. Vuelva a conectar los cables DD en Pen Wall. Desconecte el cable BNC de polarización T/R del cuerpo y la cabeza en el escaneo de cabeza y cuerpo de píxeles blancos SSM.EPT. El resultado es que todo falló. Vuelva a conectar los cables diagonales del cuerpo y la cabeza que quitó. Desconecte el cable de salida del cabezal y del cuerpo en el escaneo de píxeles blancos SRFDII.EPT. El resultado es que todo falló. Confirmé que el problema no está en SRFDII AMP y SSM.

14. Desconecte los cables I y Q en Hybrid. Ejecute el escaneo de píxeles blancos del EPT del cabezal. El resultado falló. Híbrido sospechoso. Reemplazar híbrido. Pero el problema persiste.

15. Retire la cubierta frontal del imán. Inspeccione el cable de tierra del blindaje de RF y el cable del sensor de temperatura. El cable está bien.

16. Retire la bobina de RF del cuerpo del TRM. Ejecute el escaneo de píxeles blancos del EPT del cabezal; el resultado falló.

17. Retire el protector de RF del TRM. Ejecute el escaneo de píxeles blancos del EPT con el protector de RF afuera. El resultado falló. Reemplace el protector de RF y ejecute el escaneo de píxeles blancos EPT. El problema aún.

CAUSA RAÍZ/SOLUCIÓN

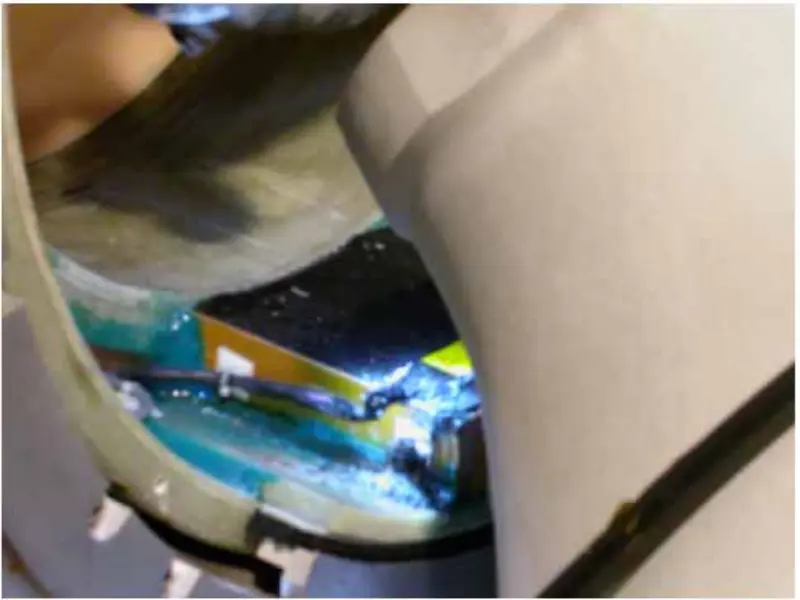

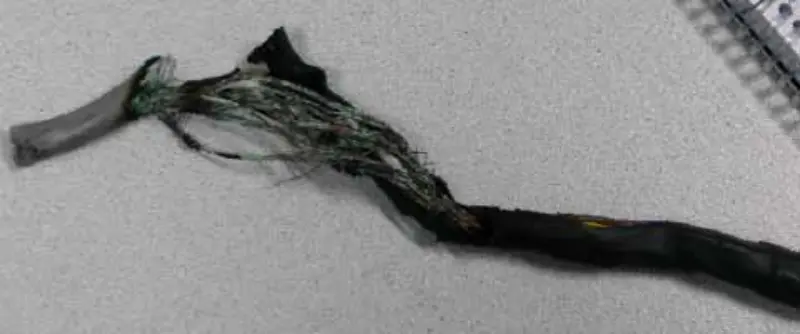

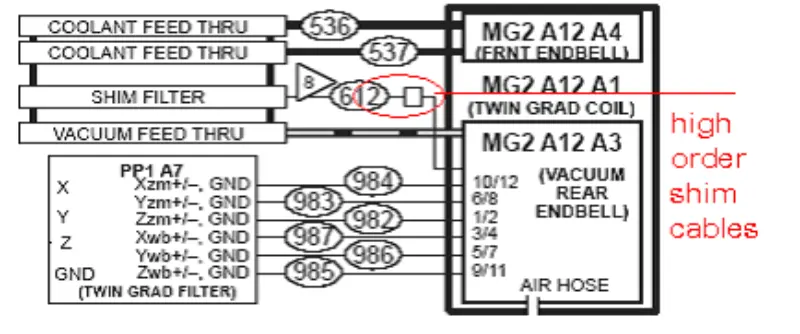

De las acciones y análisis anteriores, llegamos a la conclusión de que el problema debería ser causado por la bobina de gradiente. Entonces retiramos la cubierta delantera y trasera del imán, revisamos y apretamos los tornillos relacionados con la bobina de gradiente. Después de quitar la cubierta trasera del imán, encontramos que el cable de cuña de alto orden se ha quemado y se ha convertido en uno negro.

Debido a que no existe una opción de cuña de alto nivel en este sitio, cortamos el cable de cuña de alto nivel. Despegamos los cables por separado y unimos cada uno de los cables mediante la cinta adhesiva aislante. Restaure todo, ejecute el escaneo de píxeles blancos EPT. Todo pasa. Después de esta reparación local, el sistema está bien. No hay píxeles blancos como antes en las imágenes de DWI y Fiesta.

Los cables de mayor orden deben estar dañados en fábrica. Los cables dañados se unieron y formaron muchos círculos más pequeños. Cuando se ejecutó el escaneo DWI, el círculo indujo mucho más calor que cualquier otro escaneo. Entonces los cables se queman día a día y afectan el escaneo de DWI. De hecho, a medida que avanza el día, el efecto se vuelve cada vez más severo.
